自动消防水炮的安装示意图：
自动消防水炮的安装说明：
1.消防管道系统必须进行管道冲洗和管道试压。
2.如果水炮系统与喷淋系统共用泵房系统，则水炮主管必须连接到湿式报警阀前。
3.检修闸阀与电磁阀之间安装DN50过滤器。
4.采用电磁阀时，应线圈向上，水平安装，需要注意电磁阀有箭头→方向指示，不能反安装。
5.电磁阀和消防水炮的水管越短越好，但长度不能小于10cm。
6.水炮和电磁阀、闸阀必须在同一水平线上。(即水炮必须垂直安装在水平面上)
7.采用电动阀时，要注意检查电动执行器到解码箱的线路是否按出厂线路图连接，不能反装。
8.采用电动阀时，要注意电动阀与水炮法兰之间的距离不应小于15cm。

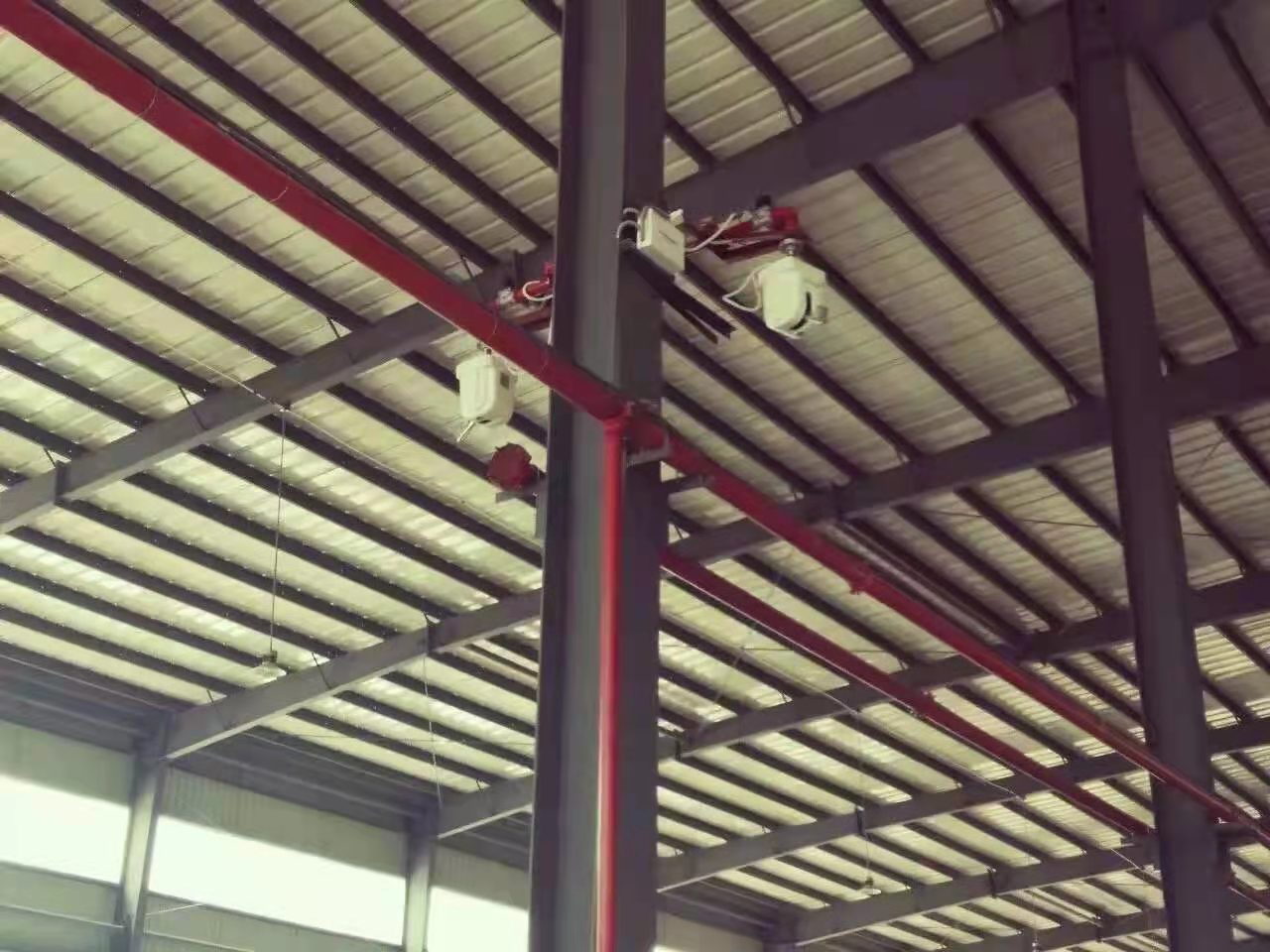

自动消防水炮的安装效果图：
自动消防水炮的安装效果图：
