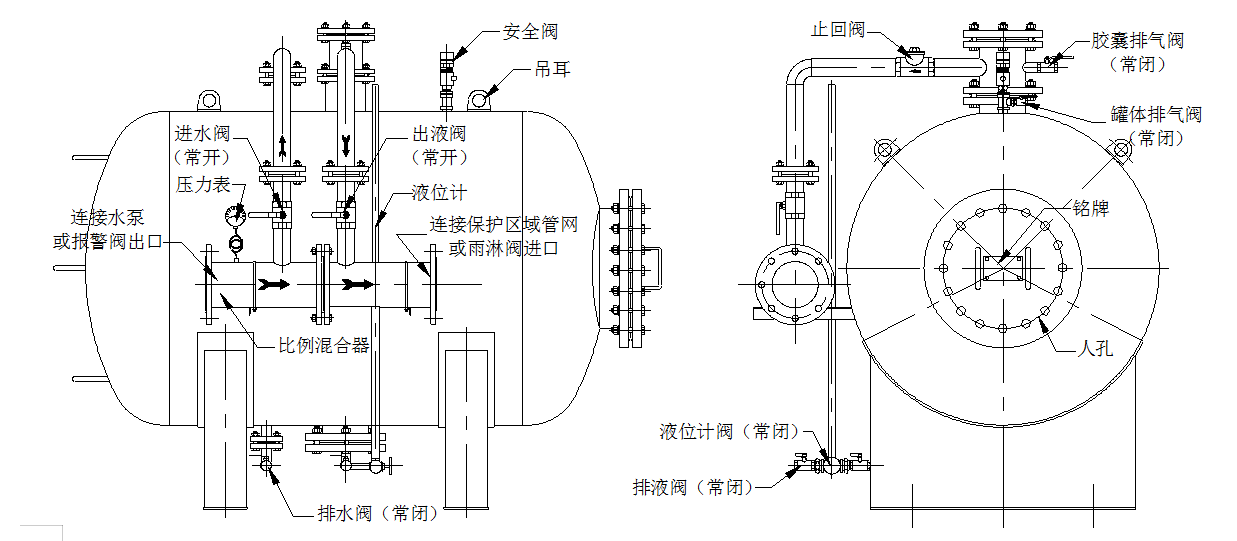

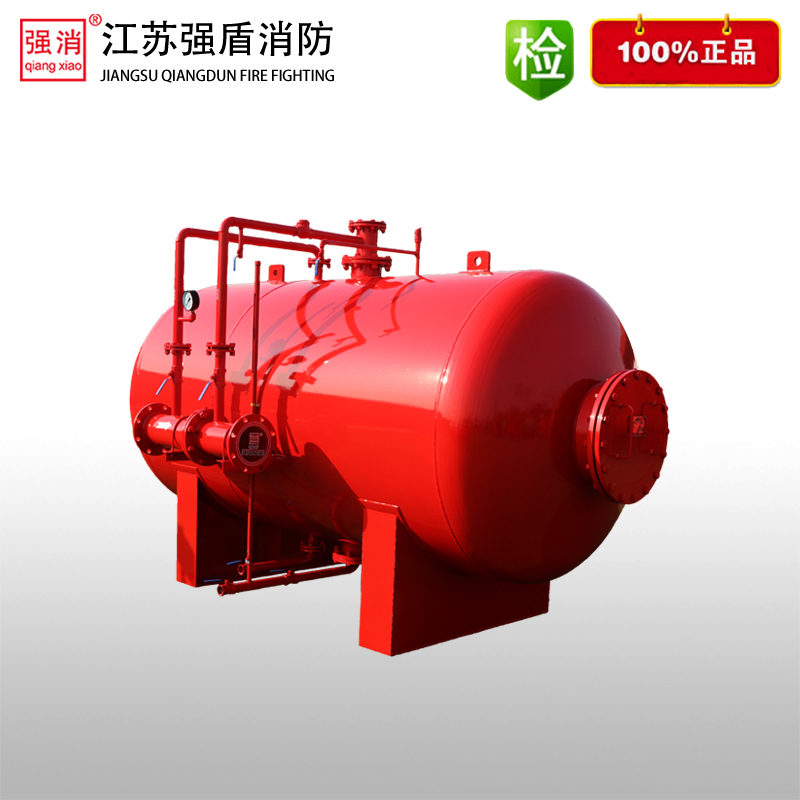

卧式消防泡沫罐是由泵供给压力水，将泡沫液按一定比例置换出来后与压力水混合成泡沫混合液，由于胶囊将泡沫液与水隔开，泡沫液一次没有用完，下次可以继续使用且混合精度仍然稳定、可靠，当压力水经过比例混合器时，一部分压力水（3%~6%）由支管进入泡沫液储罐内挤压胶囊，置换出等量的泡沫液与另一部分水（97%~94%）在比例混合器内混合成泡沫混合液提供给泡沫产生装置，产生空气泡沫达成灭火目的。
注明：
1.比例混合器水流方向可根据用户设计需要做调整，须提前声明；
2.罐体尺寸亦可根据用户现场做适当调整，须提前声明；
3.罐体容积大小不同，放水、排气位置会与图示有出入，以实物为准。
