消防泡沫罐泡沫液贮罐系统安装图纸

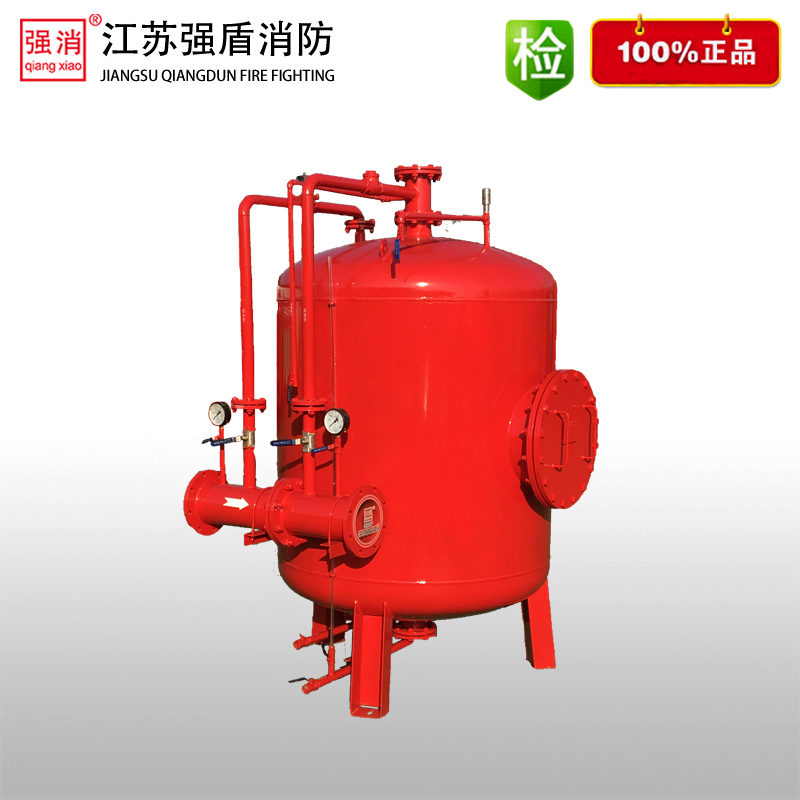

消防泡沫罐泡沫液贮罐统称为压力式比例混合装置该装置主要由泡沫储罐、胶囊、比例混合器、安全阀、止回阀、进水进液阀、排水排液阀、罐体胶囊排气阀、液位控制阀、爬梯及配套的管件等组成。当发生火灾时，报警系统发出报警信号，同时将启动消防水泵，当压力水进入比例混合器后，一部分压力水（3%或6%）通过进水管进入罐内，挤压胶囊，将胶囊等量的泡沫液从出液管内挤出，通过进液管进入比例混合器，与另一部分水混合形成泡沫混合液，输送给泡沫产生（或）喷射设备，产生空气泡沫进行灭火。

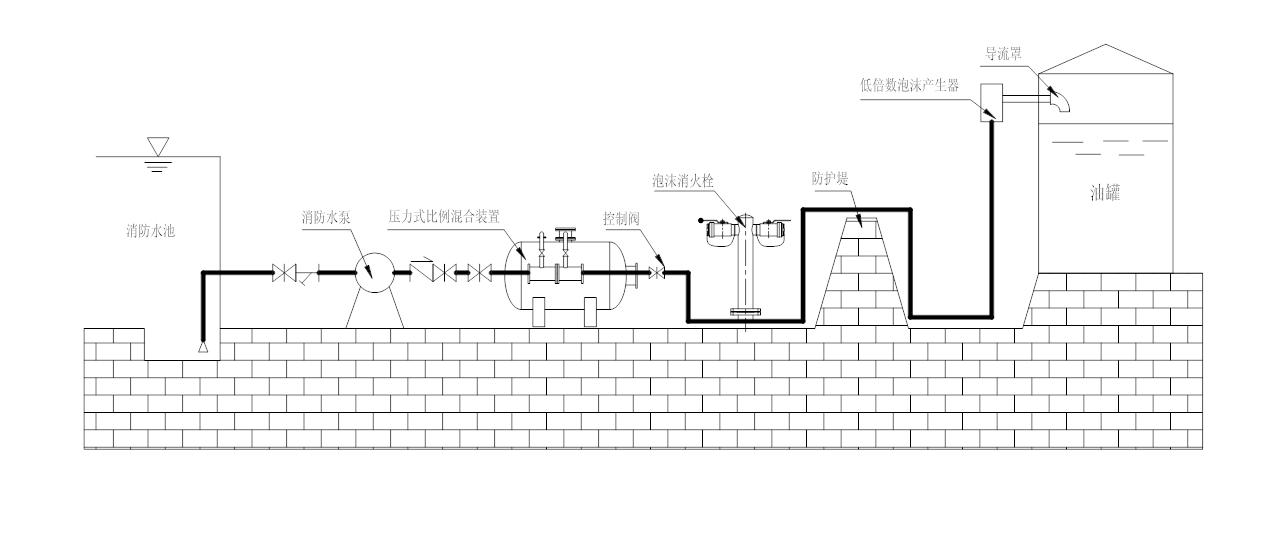

系统安装图纸
注明：
1.比例混合器水流方向可根据用户设计需要做调整，须提前声明；
2.罐体尺寸亦可根据用户现场做适当调整，须提前声明；
3.罐体容积大小不同，放水、排气位置会与图示有出入，以实物为准。
